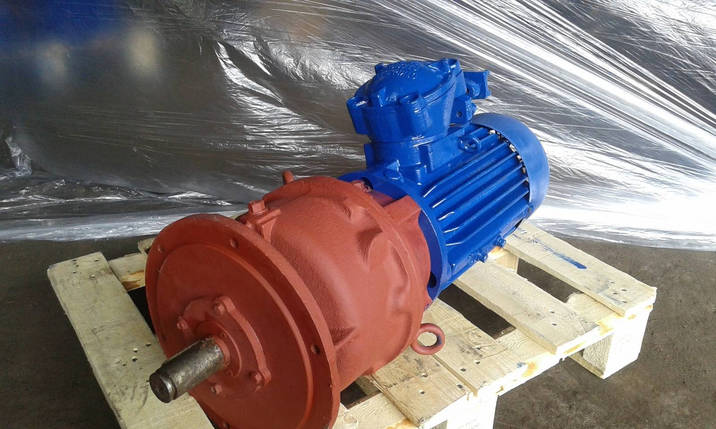

Мотор-редуктор планетарний МПО-2М-10-208-0.37 /6.3, фото 1

Мотор-редуктор планетарний МПО-2М-10-208-0.37 /6.3

У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Інформація для замовлення

Мотор-редуктори планетарні двухвенцовые спеціального призначення МПО2М-10, МПВ 2М-15, МПВ, 2 - 18 призначені для приводів апаратів, перемішуючих пристроїв для хімічної , медичної, мікробіологічної та інших галузей промисловості. Мотор -редуктори являють собою блок асинхронного обдуваемого електродвигуна і планетарного редуктора. Мотор-редуктори призначені для режиму роботи S1 по ГОСТ 183-74 від мережі змінного струму з частотою 50 Гц і номінальною напругою .

З'єднання мотор-редуктора з агрегатом доцільно виконувати компенсуючими муфтами : зубчастими, хрестовими, втулочно-пальцевими.

Мотор-редуктор МПО3М-10, МПО2М-15, МПО2М-18 за способом монтажу і положення в просторі мають виконання :

-Щ - горизонтальне на опорних лапах (рис 1)

-Ф - горизонтальне на опрном фланці ( рис2)

-В - вертикальне на опорному фланці

- ВК -вертикальне на опорному фланці з кільцевою канавкою на вихідному валу.

Загальні основні технічні характеристики МПО2


Типорозмір мотор-редуктора



Передавальне співвідношення Частота обертання вихідного валу , об/хв Мт, Н*м Маса редуктора , кг Исполненеие з монтажу
МПО - 2М-10 23,1;28.2;45,5;66,5;81,6;208;2190. 0,63;6,3;16;20;31,5;50,63 133-600 71-142 У ВК,Ф,Щ
МПО -2М-15 24,63;32,1;1,46,9;81,5;101,7;204;2469. 0,56;4,6;6,7;14;18,31;45;59 823-2078 190-360 У ВК, Ф,Щ
МПО - 2 - 18 22,8;29,6;45,5;66,5.  6,7;18,22,81,6.,208 1689--3350 425-635 У ВК

Технічні характеристики планетарних мотор-редукторів МПО2М і МПО2

Типорозмір - МПО2М-10-208-0.37/6.3

Виконання по монтажу - В, ВК,Щ,Ф

Номінальна передаточне число - 208

Номінальна частота обертання вихідного валу, об/хв - 6.3

Номінальний крутний момент на вихідному валу, Н - 495

Допустиме радіальне навантаження - 3000

Маса коробку частини/мотор-редуктора , кг - 71/85

Тип електродвигуна, потужність кВт - 4АМ63В4,В63В4 0,37

L, мм - 600/650



Приклад умовного позначення при замовленні МПО2М

Мотор-редуктор МПО2М - 10 ВК - 23,1 -3,0 У3, АИММ100Ѕ4

МПО - тип мотор-редуктора

2 - двухвенцовый

М - модернізований

10 - діаметр розташування сателітів, см

23,1 - передавальне співвідношення

3,0 - номінальна потужність электродвигвателя, кВт

63 - номінальна частота обертання вихідного валу , об/мії

У3 - кліматичне виконання

АИММ100Ѕ4 - тип електродвигуна



Основні
Країна виробникУкраїна
Дійсне передаточне число5.8
Кількість робочих ступенів1
Матеріал корпусуЧавун
Номінальне передавальне число6.3
Розташування валів редуктораГоризонтальне
СтанНовий
ТипМотор-редуктор
Тип корпусуЛитий
Тип редуктораПланетарний
ВиробникАма
Користувацькі характеристики
Тип комплектуючогоРедукторна частина з ел. двиг.
  • Ціна: 9 000 ₴
