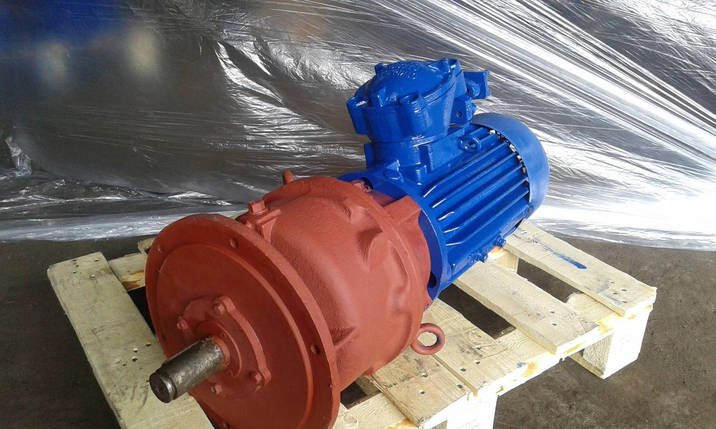

Мотор-редуктор планетарний МПО-2М-10-66.5-0.75 /20
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Мотор-редуктори планетарні двухвенцовые спеціального призначення МПО2М-10, МПВ 2М-15, МПВ 2-18 призначені для приводів апаратів, перемішуючих пристроїв для хімічної, медичної, мікробіологічної та інших галузей промисловості. Мотор -редуктори являють собою блок асинхронного обдуваемого електродвигуна і планетарного редуктора. Мотор-редуктори призначені для режиму роботи S1 по ГОСТ 183-74 від мережі змінного струму з частотою 50 Гц і номінальною напругою .
З'єднання мотор-редуктора з агрегатом доцільно виконувати компенсуючими муфтами: зубчастими, хрестовими, втулочно-пальцевими.
Мотор-редуктор МПО3М-10, МПО2М-15, МПО2М-18 за способом монтажу і положення в просторі мають виконання :
-Щ - горизонтальне на опорних лапах
-Ф - горизонтальне на опрном фланці
-В - вертикальне на опорному фланці - ВК -вертикальне на опорному фланці з кільцевою канавкою на вихідному валу.
|
Типорозмір мотор-редуктора
|
Передавальне співвідношення | Частота обертання вихідного валу , об/хв | Мт, Н*м | Маса редуктора , кг | Исполненеие з монтажу |
| МПО - 2М-10 | 23,1;28.2;45,5;66,5;81,6;208;2190. | 0,63;6,3;16;20;31,5;50,63 | 133-600 | 71-142 | У ВК,Ф,Щ |
| МПО -2М-15 | 24,63;32,1;1,46,9;81,5;101,7;204;2469. | 0,56;4,6;6,7;14;18,31;45;59 | 823-2078 | 190-360 | У ВК, Ф,Щ |
| МПО - 2 - 18 | 22,8;29,6;45,5;66,5. | 6,7;18,22,81,6.,208 | 1689--3350 | 425-635 | У ВК |
Технічні характеристики планетарних мотор-редукторів МПО2М і МПО2
Типорозмір - МПО2М-10-66.5-0.75/20
Виконання по монтажу - В, ВК,Щ,Ф
Номінальна передаточне число - 66.5
Номінальна частота обертання вихідного валу, об/хв - 20
Номінальний крутний момент на вихідному валу, Н - 355
Допустиме радіальне навантаження - 3000
Маса коробку частини/мотор-редуктора , кг - 81/88
Тип електродвигуна, потужність кВт - 4АМХ71В4,АИМN 0.75
L, мм - 700/720
Приклад умовного позначення при замовленні МПО2М
Мотор-редуктор МПО2М - 10 ВК - 23,1 -3,0 У3, АИММ100Ѕ4
МПО - тип мотор-редуктора
2 - двухвенцовый
М - модернізований
10 - діаметр розташування сателітів, см
23,1 - передавальне співвідношення
3,0 - номінальна потужність электродвигвателя, кВт
63 - номінальна частота обертання вихідного валу , об/мії
У3 - кліматичне виконання
АИММ100Ѕ4 - тип електродвигуна
| Основні | |
|---|---|
| Країна виробник | Україна |
| Дійсне передаточне число | 18 |
| Кількість робочих ступенів | 1 |
| Матеріал корпусу | Чавун |
| Номінальне передавальне число | 20 |
| Розташування валів редуктора | Горизонтальне |
| Стан | Новий |
| Тип | Мотор-редуктор |
| Тип корпусу | Литий |
| Тип редуктора | Планетарний |
| Частота обертання вихідного валу | 20 об/хв |
| Користувацькі характеристики | |
| Тип комплектуючого | Редукторна частина з ел. двиг. |
- Ціна: 9 000 ₴
