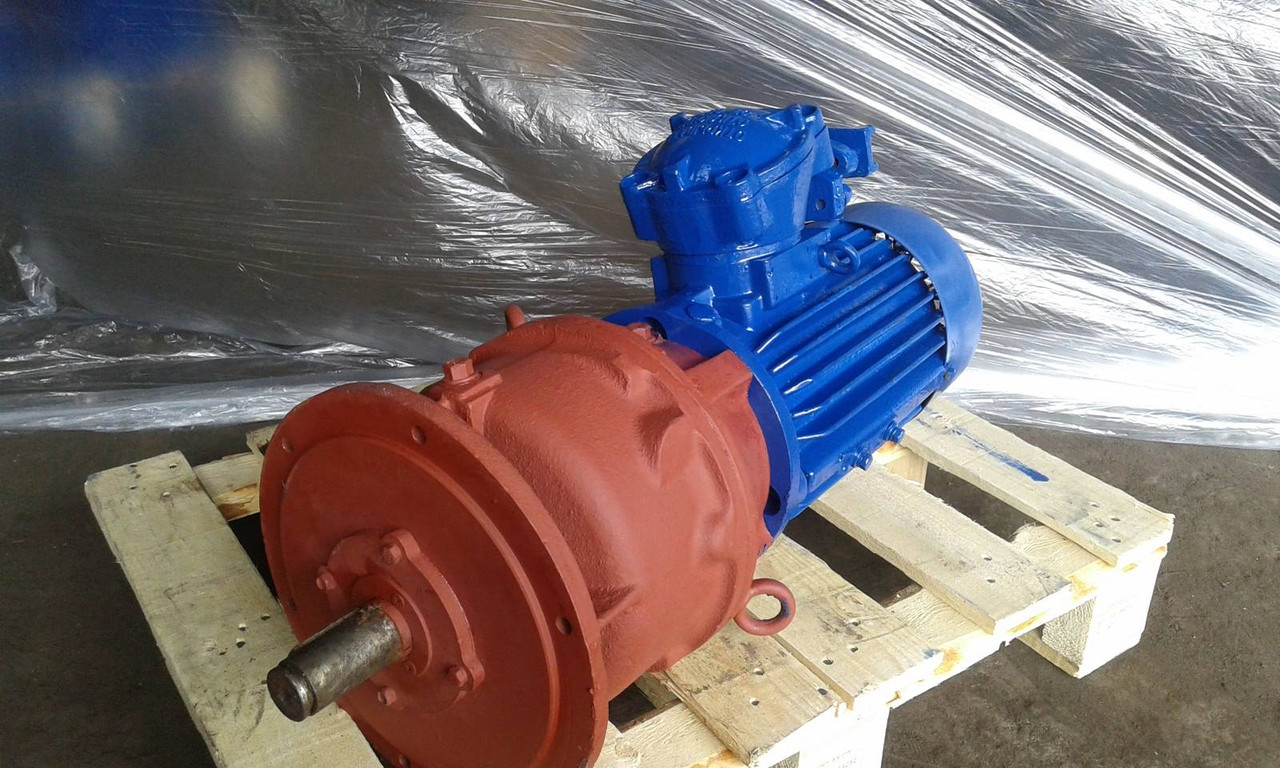

Мотор-редуктор планетарний МПО-2М-15-204-0.75/4.6, фото 2

Мотор-редуктор планетарний МПО-2М-15-204-0.75/4.6

У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Інформація для замовлення

Мотор-редуктори планетарні двухвенцовые спеціального призначення МПО2М-10, МПВ 2М-15, МПВ 2-18 призначені для приводів апаратів, перемішуючих пристроїв для хімічної, медичної, мікробіологічної та інших галузей промисловості. Мотор -редуктори являють собою блок асинхронного обдуваемого електродвигуна і планетарного редуктора. Мотор-редуктори призначені для режиму роботи S1 по ГОСТ 183-74 від мережі змінного струму з частотою 50 Гц і номінальною напругою .

З'єднання мотор-редуктора з агрегатом доцільно виконувати компенсуючими муфтами: зубчастими, хрестовими, втулочно-пальцевими.

Мотор-редуктор МПО3М-10, МПО2М-15, МПО2М-18 за способом монтажу і положення в просторі мають виконання :

-Щ - горизонтальне на опорних лапах

-Ф - горизонтальне на опрном фланці

-В - вертикальне на опорному фланці - ВК -вертикальне на опорному фланці з кільцевою канавкою на вихідному валу.

Загальні основні технічні характеристики МПО2


Типорозмір мотор-редуктора



Передавальне співвідношення Частота обертання вихідного валу , об/хв Мт, Н*м Маса редуктора , кг Исполненеие по монтажу
МПО - 2М-10 23,1;28.2;45,5;66,5;81,6;208;2190. 0,63;6,3;16;20;31,5;50,63 133-600 71-142 В,ВК,Ф,Щ
МПО -2М-15 24,63;32,1;1,46,9;81,5;101,7;204;2469. 0,56;4,6;6,7;14;18,31;45;59 823-2078 190-360 В, ВК, Ф,Щ
МПО - 2 - 18 22,8;29,6;45,5;66,5.  6,7;18,22,81,6.,208 1689--3350 425-635 В, ВК

Технические характеристики планетарных мотор-редукторов МПО2М и МПО2

 Типоразмер - МПО2М-15-204-0.75/4.6

Исполнение по монтажу - В, ВК,Щ,Ф

Номинальное передаточное число - 204

Номинальная частота вращения выходного вала, об/мин - 4.6

Номинальный крутящий момент на выходном валу, Н - 1370

Допускаемая радиальная нагрузка - 3000

Масса  редукторной части/мотор-редуктора , кг - 190/202

Тип электродвигателя, мощность кВт - 4АМХ80А6,АИМN80А6  0.75

L, мм  - 865/915



Пример условного обозначения при заказе МПО2М

Мотор-редуктор МПО2М - 10 ВК - 23,1 -3,0 У3, АИММ100Ѕ4

МПО - тип мотор-редуктора

2 - двухвенцовый

М - модернізований

10 - діаметр розташування сателітів, см

23,1 - передавальне співвідношення

3,0 - номінальна потужність электродвигвателя, кВт

63 - номінальна частота обертання вихідного валу , об/мії

У3 - кліматичне виконання

АИММ100Ѕ4 - тип електродвигуна



Основні
Країна виробникУкраїна
Дійсне передаточне число4
Кількість робочих ступенів1
Максимальна потужність електродвигуна, що приєднується1.5 кВт
Матеріал корпусуЧавун
Мінімальна потужність електродвигуна, що приєднується0.55 кВт
Номінальне передавальне число4.6
Розташування валів редуктораГоризонтальне
СтанНовий
ТипМотор-редуктор
Тип корпусуЛитий
Тип редуктораПланетарний
Частота обертання вихідного валу4.6 об/хв
Користувацькі характеристики
Тип комплектуючогоРедукторна частина з ел. двиг.
  • Ціна: 15 000 ₴
