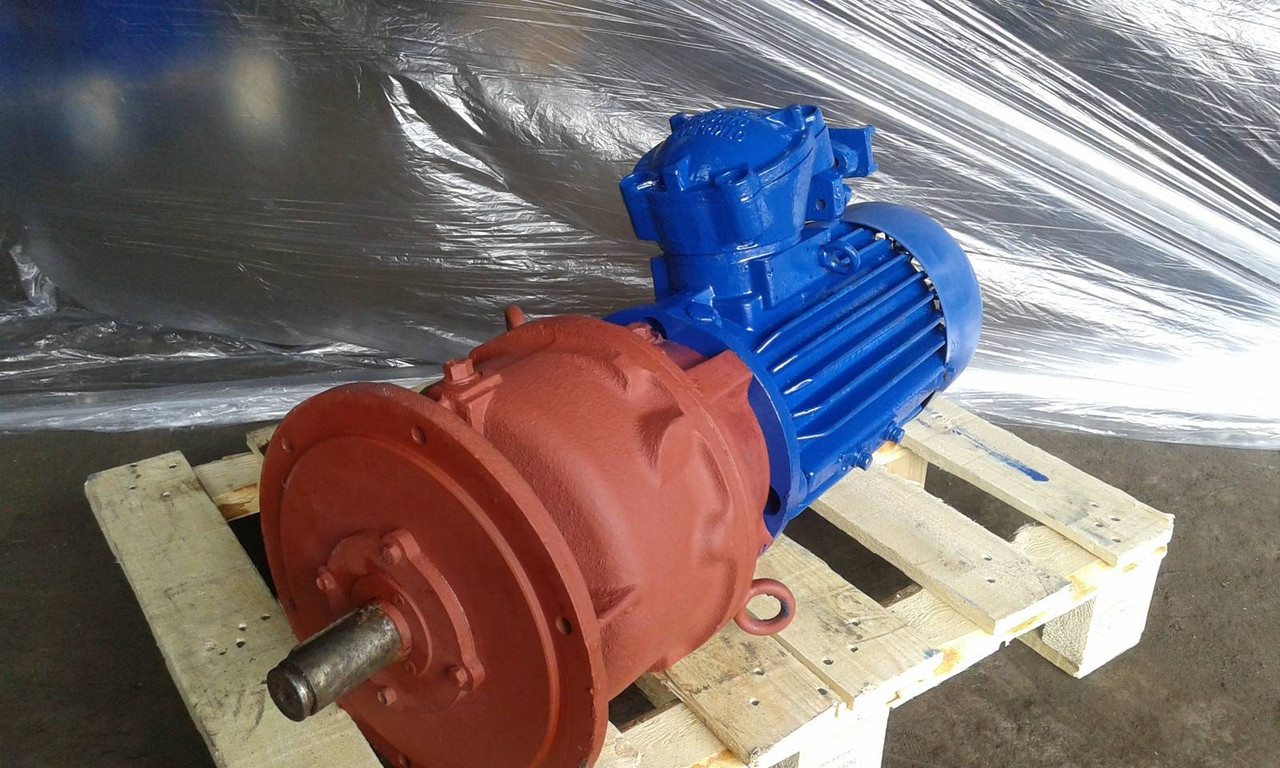

Мотор-редуктор планетарний МПО-2М-15-81.5-4/18
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Мотор-редуктори планетарні двухвенцовые спеціального призначення МПО2М-10, МПВ 2М-15, МПВ 2-18 призначені для приводів апаратів, перемішуючих пристроїв для хімічної, медичної, мікробіологічної та інших галузей промисловості. Мотор -редуктори являють собою блок асинхронного обдуваемого електродвигуна і планетарного редуктора. Мотор-редуктори призначені для режиму роботи S1 по ГОСТ 183-74 від мережі змінного струму з частотою 50 Гц і номінальною напругою .
З'єднання мотор-редуктора з агрегатом доцільно виконувати компенсуючими муфтами: зубчастими, хрестовими, втулочно-пальцевими.
Мотор-редуктор МПО3М-10, МПО2М-15, МПО2М-18 за способом монтажу і положення в просторі мають виконання :
-Щ - горизонтальне на опорних лапах
-Ф - горизонтальне на опрном фланці
-В - вертикальне на опорному фланці - ВК -вертикальне на опорному фланці з кільцевою канавкою на вихідному валу.
|
Типорозмір мотор-редуктора
|
Передавальне співвідношення | Частота обертання вихідного валу , об/хв | Мт, Н*м | Маса редуктора , кг | Исполненеие по монтажу |
| МПО - 2М-10 | 23,1;28.2;45,5;66,5;81,6;208;2190. | 0,63;6,3;16;20;31,5;50,63 | 133-600 | 71-142 | В,ВК,Ф,Щ |
| МПО -2М-15 | 24,63;32,1;1,46,9;81,5;101,7;204;2469. | 0,56;4,6;6,7;14;18,31;45;59 | 823-2078 | 190-360 | В, ВК, Ф,Щ |
| МПО - 2 - 18 | 22,8;29,6;45,5;66,5. | 6,7;18,22,81,6.,208 | 1689--3350 | 425-635 | В, ВК |
Технические характеристики планетарных мотор-редукторов МПО2М и МПО2
Типоразмер - МПО2М-15-81.5-4/18
Исполнение по монтажу - В, ВК,Щ,Ф
Номинальное передаточное число - 81.5
Номинальная частота вращения выходного вала, об/мин - 18
Номинальный крутящий момент на выходном валу, Н - 1930
Допускаемая радиальная нагрузка - 3000
Масса редукторной части/мотор-редуктора , кг - 206/241
Тип электродвигателя, мощность кВт - 4А100L4,ИМN100L4 4.0
L, мм - 955/1100
Пример условного обозначения при заказе МПО2М
Мотор-редуктор МПО2М - 10 ВК - 23,1 -3,0 У3, АИММ100Ѕ4
МПО - тип мотор-редуктора
2 - двухвенцовый
М - модернізований
10 - діаметр розташування сателітів, см
23,1 - передавальне співвідношення
3,0 - номінальна потужність электродвигвателя, кВт
63 - номінальна частота обертання вихідного валу , об/мії
У3 - кліматичне виконання
АИММ100Ѕ4 - тип електродвигуна
| Основні | |
|---|---|
| Країна виробник | Україна |
| Дійсне передаточне число | 15 |
| Кількість робочих ступенів | 1 |
| Максимальна потужність електродвигуна, що приєднується | 4 кВт |
| Матеріал корпусу | Чавун |
| Мінімальна потужність електродвигуна, що приєднується | 2.2 кВт |
| Номінальне передавальне число | 18 |
| Розташування валів редуктора | Горизонтальне |
| Стан | Новий |
| Тип | Мотор-редуктор |
| Тип корпусу | Литий |
| Тип редуктора | Планетарний |
| Частота обертання вихідного валу | 18 об/хв |
| Користувацькі характеристики | |
| Тип комплектуючого | Редукторна частина з ел. двиг. |
- Ціна: 15 000 ₴
