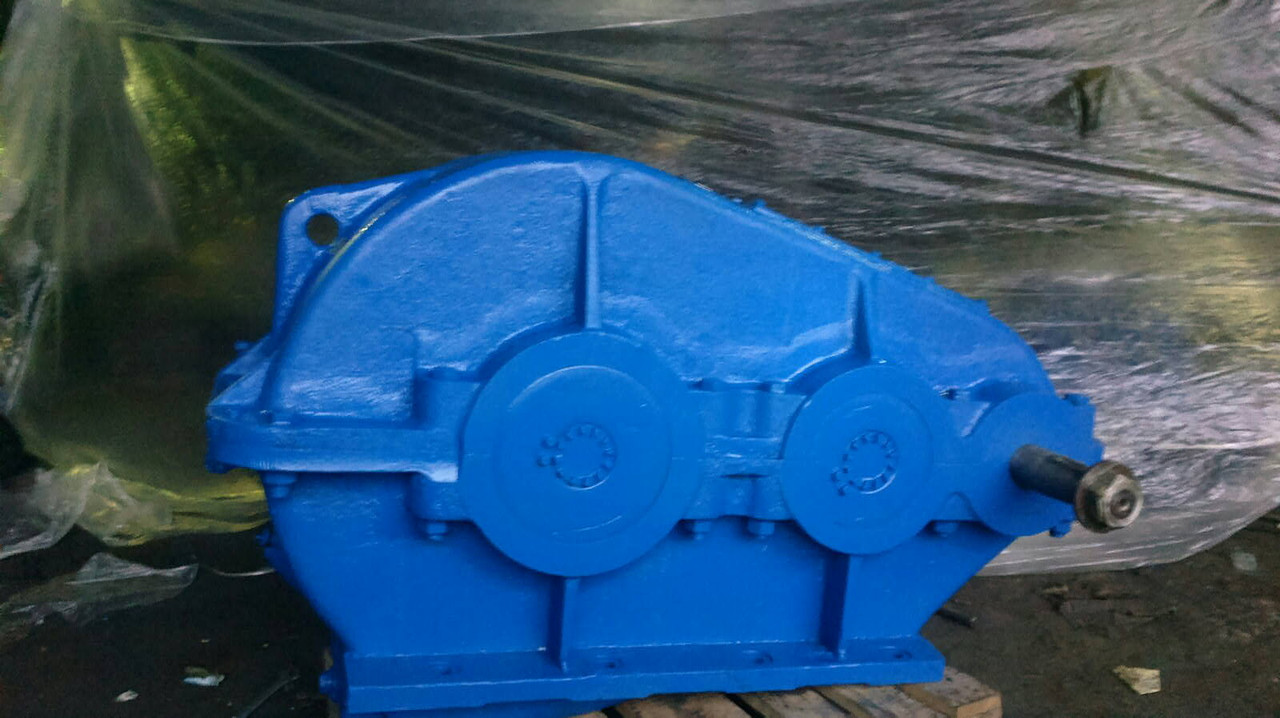

Редуктор циліндричний РМ 400 - 12.5 - 21 (22)

Редуктори зубчасті циліндричні двоступінчасті горизонтальні типу РМ

Редуктори циліндричні двоступінчасті загального призначення типу РМ призначені для зміни крутних моментів і зменшення чисел оборотів в експлуатації в макрокліматичних районах з помірним (виконання У) і сухим кліматами.

Редуктори допускають застосування в наступних умовах:

- навантаження постійна і змінна , одного напряму і реверсивна;

- робота постійна і з періодичними зупинками;

- обертання валів в будь-яку сторону без переваги при швидкості обертання швидкохідного вала до 1500 оборотів в хвилину;

- температура внещней середовища від -40С до +50С;

- підвищена запиленість , неагресивна середовище;

- вологість при температурі 20 С - 95 %

Редуктори виготовляються заводом наступних типорозмірів РМ 250, РМ350, РМ 400, РМ 500, РМ 650, РМ 750, РМ 850, РМ 1000 з зубчастими парами , які мають эвольвентное зачеплення . Редуктори виготовляються з будь-яким з дев'яти номінальних передавальних чисел : 8; 10; 12,5;16; 20; 25; 31,5; 40; 50 і будь-який з дев'яти збірок

Приклад запису позначення редуктора РМ з сумарним міжосьовою відстанню 650 мм, номінальним передавальним числом -16; складанням 12, кліматичним виконанням і категорією розміщення 2

РМ400 - 12.5 - 12У2

РМ - тип редуктора

400 - сумарне міжосьова відстань ,мм

12.5 - передавальне співвідношення

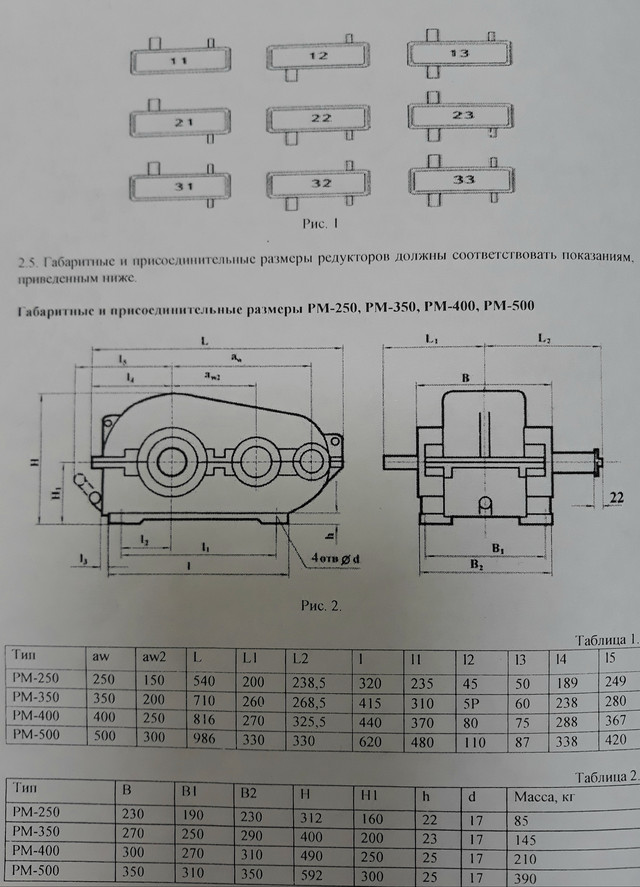

12 - схема складання

У2 - кліматичне виконання і розміщення



Основні технічні характеристики РМ350 :

Умовні позначення :

РБмах - максимально допустима консольне навантаження на вхідному валу ,кН

РТмах - максимально допустима консольне навантаження на вихідному валу ,кН

РМмах - максимально допустима консольне навантаження на вихідному валу у вигляді частини зубчастої муфти, Кн;

I ном. - номінальна передаточне число
